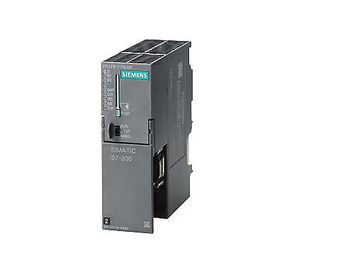

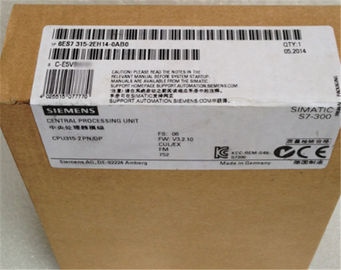

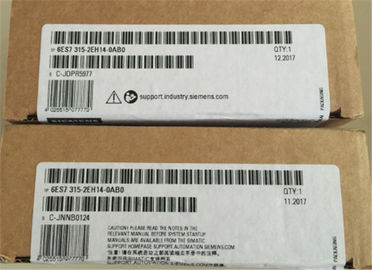

सीमेंस 6ES7315-2EH14-0AB0 औद्योगिक स्वचालन उत्पाद S7-300 केंद्रीय प्रसंस्करण इकाई

सीपीयू 315-2 पीएन / डीपी मध्यम आकार की प्रोग्राम मेमोरी वाला एक सीपीयू है। इसका उपयोग केंद्रीकृत I / O के अतिरिक्त वितरित स्वचालन संरचनाओं वाले पौधों में किया जाता है। इसे प्रोफिनेट आईओ नियंत्रक के रूप में और सिमेटिक एस 7-300 में मानक प्रोफिबस डीपी मास्टर के रूप में कार्यान्वित किया जा सकता है। 315-2 पीएन / डीपी सीपीयू को वितरित खुफिया (PROFIBUS डीपी गुलाम या प्रोफिनेट आई-डिवाइस) के रूप में भी इस्तेमाल किया जा सकता है।

सीपीयू 315-2 पीएन / डीपी सरल सॉफ्टवेयर-कार्यान्वित तकनीकी कार्यों के लिए एक आदर्श मंच है, उदाहरण के लिए:

• आसान मोशन नियंत्रण के साथ मोशन नियंत्रण।
• एसटीईपी 7 ब्लॉक या रनटाइम सॉफ्टवेयर मानक पीआईडी ​​नियंत्रण / मॉड्यूलर पीआईडी ​​नियंत्रण का उपयोग कर नियंत्रण इंजीनियरिंग कार्यों का कार्यान्वयन।

सिमेटिक एस 7-पीडीआईजीएजी का उपयोग करके एक विस्तारित प्रक्रिया निदान संभव है।

सीपीयू के एकीकृत संचार विकल्प नेटवर्क किए गए स्वचालन समाधान को अतिरिक्त घटकों के बिना कार्यान्वित करने में सक्षम करते हैं।

सीपीयू 315-2 पीएन / डीपी निम्नलिखित से लैस है:

• माइक्रोप्रोसेसर;
  प्रोसेसर लगभग निष्पादन के समय को संभाल सकता है। 50 एनएस प्रति बाइनरी निर्देश और 450 एनएस प्रति फ्लोटिंग-पॉइंट निर्देश।
• 384 केबी मुख्य मेमोरी (लगभग 128 के निर्देशों के अनुरूप है);
  निष्पादन के लिए प्रासंगिक कार्यक्रम घटकों के लिए व्यापक कार्य स्मृति उपयोगकर्ता कार्यक्रमों के लिए पर्याप्त स्थान प्रदान करती है। प्रोग्राम के लिए लोड मेमोरी के रूप में सिमेटिक माइक्रो मेमोरी कार्ड्स (8 एमबी अधिकतम) परियोजना को सीपीयू में संग्रहीत करने की अनुमति देता है (प्रतीकों और टिप्पणियों के साथ पूर्ण) और डेटा संग्रहण और नुस्खा प्रबंधन के लिए इस्तेमाल किया जा सकता है।
• लचीला विस्तार;
  अधिकतम। 32 मॉड्यूल (4-स्तरीय विन्यास)।
• संयुक्त एमपीआई / डीपी इंटरफ़ेस;
  पहला एकीकृत एमपीआई / डीपी इंटरफेस एस 7-300 / 400 या पीजी, पीसी और ओपी से कनेक्शन के साथ-साथ 16 कनेक्शन स्थापित कर सकता है। कनेक्शन में से एक स्थायी रूप से प्रोग्रामिंग उपकरणों और ओपी के लिए आरक्षित है।
  एमपीआई "वैश्विक डेटा संचार" पर 32 सीपीयू तक की सरल नेटवर्किंग का समर्थन करता है।
  इस इंटरफेस को एमपीआई इंटरफ़ेस से डीपी इंटरफ़ेस में पुन: कॉन्फ़िगर किया जा सकता है।
  PROFIBUS डीपी इंटरफ़ेस:
  डीपी इंटरफेस को डीपी मास्टर या डीपी गुलाम के रूप में इस्तेमाल किया जा सकता है। PROFIBUS डीपी दास इस इंटरफ़ेस पर isochronously संचालित किया जा सकता है। PROFIBUS डीपी वी 1 मानक पूरी तरह से समर्थित है। यह निदान और पैरामीटरकरण क्षमता के मामले में डीपी वी 1 मानक दासों का दायरा बढ़ाता है।
• ईथरनेट इंटरफ़ेस;
  सीपीयू 315-2 पीएन / डीपी का दूसरा अभिन्न इंटरफेस ईथरनेट टीसीपी / आईपी के आधार पर 2-पोर्ट स्विच के साथ एक प्रोफिनेट इंटरफ़ेस है।
  यह निम्नलिखित प्रोटोकॉल का समर्थन करता है:
  • सिमेटिक नियंत्रकों के बीच डेटा संचार के लिए एस 7 संचार;
  • एसईईपी 7 के माध्यम से प्रोग्रामिंग, स्टार्टअप और डायग्नोस्टिक्स के लिए पीजी / ओपी संचार;
  • एचएमआई और एससीएडीए में इंटरफेसिंग के लिए पीजी / ओपी संचार;
  • ओपन टीसीपी / आईपी, यूडीपी और आईएसओ-ऑन-टीसीपी (आरएफसी 1006) प्रोफिनेट पर संचार;
  • सिमेटिक नेट ओपीसी-सर्वर अन्य नियंत्रकों और आई / ओ उपकरणों के साथ संचार के लिए अपने सीपीयू के साथ

तकनीकी डेटा
