उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | सिमेटिक सीपीयू 417-4 | आवेदन: | औद्योगिक स्वचालन |
|---|---|---|---|
| प्रक्रिया यंत्र सामग्री संस्करण: | V5.3 | स्मृति का प्रकार: | राम |
| हालत: | नए और मूल | ख़ास समय: | शेयर |
| हाई लाइट: | ऑप्टिकल लिंक मॉड्यूल,केंद्रीय प्रसंस्करण इकाई |
||

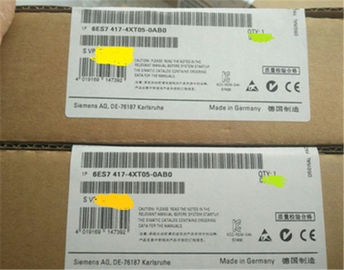

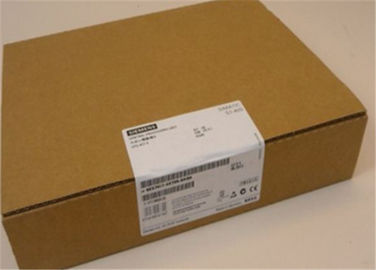

सीमेंस सीपीयू 6ES7417-4XT05-0AB0 S7-400 केंद्रीय प्रसंस्करण इकाई औद्योगिक स्वचालन उत्पाद
अवलोकन
सीपीयू 417-4 सबसे शक्तिशाली सिमेटिक एस 7-400 सीपीयू है। अभिन्न PROFIBUS डीपी इंटरफेस PROFIBUS डीपी फील्डबस को मास्टर या गुलाम के रूप में सीधे कनेक्शन की अनुमति देता है।
आईएफ 9 64-डीपी इंटरफ़ेस सबमिड्यूल के माध्यम से दो और डीपी मास्टर सिस्टम को जोड़ा जा सकता है।
नोट :
केवल इंटरफ़ेस मॉड्यूल 6ES7 964-2AA0 4 -0AB0 का उपयोग किया जा सकता है।
बस्तु क्रमाँक | 6ES7417-4XT07-0AB0 | |
|---|---|---|
सीपीयू 417-4, 32 एमबी, 4 इंटरफेस | ||
| सामान्य जानकारी | ||
| उत्पाद प्रकार पदनाम | सीपीयू 417-4 | |
| एचडब्ल्यू कार्यात्मक स्थिति | 01 | |
| प्रक्रिया यंत्र सामग्री संस्करण | V7.0 | |
| इंजीनियरिंग के साथ | ||
| एचएसपी 261 के साथ चरण 7 वी 5.4 या उच्चतम | |
| सीआईआर - रन में कॉन्फ़िगरेशन | ||
| सीआईआर सिंक्रनाइज़ेशन समय, मूल भार | 60 एमएस | |
| सीआईआर सिंक्रनाइज़ेशन समय, प्रति आई / ओ बाइट समय | 7 माइक्रोन | |
| वोल्टेज आपूर्ति | ||
| रेटेड मान (डीसी) | ||
| नहीं; सिस्टम बिजली की आपूर्ति के माध्यम से बिजली की आपूर्ति | |
| आगत बहाव | ||
| बैकप्लेन बस 5 वी डीसी, टाइप से। | 1.3 ए | |
| बैकप्लेन बस 5 वी डीसी, अधिकतम से। | 1.6 ए | |
| बैकप्लेन बस 24 वी डीसी, अधिकतम से। | 600 एमए; डीपी इंटरफ़ेस प्रति 150 एमए | |
| इंटरफ़ेस 5 वी डीसी, अधिकतम से। | 9 0 एमए; प्रत्येक डीपी इंटरफ़ेस पर | |
| शक्ति का नुकसान | ||
| बिजली की कमी, टाइप। | 6.5 डब्ल्यू | |
| पावर लॉस, अधिकतम। | 8 डब्ल्यू | |
| याद | ||
| स्मृति का प्रकार | राम | |
| कार्य स्मृति | ||
| 32 एमबीटीई | |
| 16 एमबीटी | |
| 16 एमबीटी | |
| नहीं | |
| लोड स्मृति | ||
| हाँ; मेमोरी कार्ड (फ्लैश) के साथ | |
| 64 एमबीटीई | |
| 1 एमबीटीई | |
| हाँ; मेमोरी कार्ड (रैम) के साथ | |
| 64 एमबीटीई | |
| बैकअप | ||
| हाँ | |
| हाँ; सभी डेटा | |
| नहीं | |
| बैटरी | ||
| बेकअॅप बैटरी | ||
| 225 μA; 40 डिग्री सेल्सियस तक | |
| 1 275 μA | |
| संदर्भ मैनुअल, मॉड्यूल डेटा, अध्याय 3.3 देखें | |
| 5 वी डीसी से 15 वी डीसी | |
| सीपीयू प्रसंस्करण के समय | ||
| बिट ऑपरेशंस के लिए, टाइप। | 7.5 एनएस | |
| शब्द संचालन के लिए, टाइप। | 7.5 एनएस | |
| निश्चित बिंदु अंकगणित, टाइप के लिए। | 7.5 एनएस | |
| फ्लोटिंग पॉइंट अंकगणित, टाइप के लिए। | 15 एनएस | |
| सीपीयू ब्लॉक | ||
| डीबी | ||
| 16 000; संख्या सीमा: 1 से 16000 | |
| 64 kbyte | |
| अमेरिकन प्लान | ||
| 8 000; संख्या सीमा: 0 से 7 9 99 | |
| 64 kbyte | |
| एफसी | ||
| 8 000; संख्या सीमा: 0 से 7 9 99 | |
| 64 kbyte | |
| ओबी | ||
| निर्देश सूची देखें | |
| 64 kbyte | |
| 1; ओबी 1 | |
| 8; ओबी 10-17 | |
| 4; ओबी 20-23 | |
| 9; ओबी 30-38 (सबसे छोटा चक्र जिसे सेट किया जा सकता है = 500 माइक्रोन) | |
| 8; ओबी 40-47 | |
| 3; ओबी 55-57 | |
| 4; ओबी 61-64 | |
| 1; ओबी 60 | |
| 1; ओबी 90 | |
| 3; ओबी 100-102 | |
| 9; ओबी 80-88 | |
| 2; ओबी 121, 122 | |
| घोंसला गहराई | ||
| 24 | |
| 2 | |
| काउंटर, टाइमर और उनकी प्रतिधारण | ||
| एस 7 काउंटर | ||
| 2 048 | |
| retentivity | ||
| हाँ | |
| 0 | |
| 2 047 | |
| ज़ेड 0 से ज़ेड 7 | |
| गणना सीमा | ||
| 0 | |
| 999 | |
| आईईसी काउंटर | ||
| असीमित (केवल राम क्षमता से सीमित) | |
| एस 7 बार | ||
| 2 048 | |
| retentivity | ||
| हाँ | |
| 0 | |
| 2 047 | |
| कोई समय retentive | |
| समय सीमा | ||
| 10 एमएस | |
| 9 9 0 9 एस | |
| आईईसी टाइमर | ||
| हाँ | |
| SFB | |
| असीमित (केवल राम क्षमता से सीमित) | |
| डेटा क्षेत्रों और उनकी प्रतिधारण | ||
| कुल में retentive डेटा क्षेत्र | कुल काम और लोड मेमोरी (बैकअप बैटरी के साथ) | |
| झंडा | ||
| 16 kbyte; बिट मेमोरी एड्रेस एरिया का आकार | |
| हाँ | |
| एमबी 0 एमबी 15 | |
| 8; 1 मेमोरी बाइट में | |
| स्थानीय डेटा | ||
| 64 kbyte | |
| 32 kbyte | |
| पता क्षेत्र | ||
| I / O पता क्षेत्र | ||
| 16 kbyte | |
| 16 kbyte | |
| जिनमें से वितरित किया गया | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbyte | |
| 8 kbyte | |
| प्रक्रिया छवि | ||
| 16 kbyte | |
| 16 kbyte | |
| 1 024 बाइट | |
| 1 024 बाइट | |
| 244 बाइट | |
| हाँ | |
सेवा रेंज:
हम S7-400 पीएलसी, S7-1200 पीएलसी, S7-200 पीएलसी, S7-300, S7-400, ET200, एचएमआई, टच पैनल, टीडीसी, 6ES5, 6ES7 , 6DD, नियंत्रक, सीएनसी
एस 5-100 यू, 115 यू, 155 यू पीएलसी
सिमेटिक एस 7-200, सिमेटिक एस 7-300, सिमेटिक एस 7-400
लोगो, पीजी, सिमेटिक एचएमआई, Wincc
ET200M, ET200S, Profibus
माइक्रोमास्टर 420, माइक्रोमास्टर 430, माइक्रोमास्टर 440, वीएफडी
, सिमेंस सिनामीक्स, G110, G120, ड्राइव
1. सभी वस्तुओं में 365 दिन की वारंटी है।
2. हमारा गोदाम हमेशा सही सुनिश्चित करने के लिए शिपिंग से पहले सभी उत्पादों को दोबारा जांचता है।
3. हमारे द्वारा बेचे जाने वाले सभी हिस्सों में शिपमेंट के दिन से 30 दिन की वापसी नीति है, लेकिन यदि नुकसान मानव निर्मित है, तो हम आपके लिए बदलाव नहीं कर पाएंगे।
व्यक्ति से संपर्क करें: Richuang
दूरभाष: +8618158331966
