उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| विद्युत प्रकार ई: | प्रत्यावर्ती धारा दिष्ट धारा | पोल: | 3 पोल |
|---|---|---|---|
| बिजली रेंज: | 250 किलोवाट तक | आवृत्ति: | 50/60 हर्ट्ज |
| आवेदन: | मोटर नियंत्रण | छूट या नहीं: | हाँ |
| हाई लाइट: | सीमेंस मोटर संपर्क,सीमेंस विद्युत संपर्ककर्ता |
||

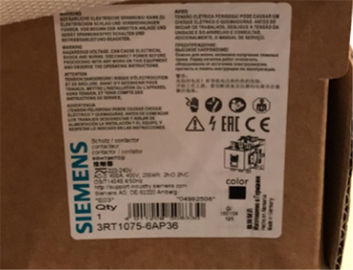

सीमेंस 3RT1075-6AP36 एसी / डीसी विद्युत संपर्क पावर संपर्ककर्ता डीसी संपर्ककर्ता
अवलोकन
संस्करण | आकार | 50 हर्ट्ज और 400 वी पर तीन चरण मोटरों की रेटिंग | कनेक्शन विधि | प्रकार | |
|---|---|---|---|---|---|
पेंच टर्मिनल | वसंत-प्रकार टर्मिनलों | ||||
किलोवाट | |||||
| स्विचिंग मोटर्स के लिए पावर संपर्कर्स | |||||
| एसी ऑपरेशन | |||||
| मूल इकाई | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-। A.0। |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| मूल इकाई | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-। A.00 |
| ✓ | ✓ | 3RT202 .-। A.04 | ||
| ✓ | ✓ | 3RT202 .-। CL24-3MA0 | ||
| मूल इकाई | एस 2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-। CL24-3MA0 | ||
| मूल इकाई | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-। A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| डीसी ऑपरेशन | |||||
| मूल इकाई | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. बी 4। |
| ✓ | ✓ | 3RT201 .-। FB4। | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-। BB4.-0CC0 | ||
| मूल इकाई | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-। B.40 |
| ✓ | ✓ | 3RT202 .-। FB40 | ||
| ✓ | ✓ | 3RT202 .-। BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-। BB40-0CC0 | ||
| पीएलसी द्वारा सीधे नियंत्रण के लिए डीसी ऑपरेशन (युग्मन रिले) | |||||
| मूल इकाई | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. बी 4। |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-। KB40 |
| एस 2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। KB40 | |
| S3 | 37 और 45 | ✓ | ✓ | 3RT204 .-। KB40 | |
| एसी / डीसी ऑपरेशन (50/60 हर्ट्ज एसी और डीसी) | |||||
| एकीकृत कॉइल सर्किट के साथ मूल इकाई | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-। N.30 |
| एकीकृत कॉइल सर्किट के साथ मूल इकाई | एस 2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-। NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-। NB30-0CC0 | ||
| एकीकृत कॉइल सर्किट के साथ मूल इकाई | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-। N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-। NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-। NB30-0CC0 | ||
| परंपरागत ऑपरेटिंग तंत्र के साथ मूल इकाई | एस 6 ... एस 12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-। A.36 |
ठोस राज्य ऑपरेटिंग तंत्र के साथ मूल इकाई एक अलग 24 वी डीसी नियंत्रण सिग्नल इनपुट के माध्यम से नियंत्रण के विकल्प के साथ | |||||
| एस 6 ... एस 12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-। S.36 |
| ✓ 1) | ✓ | 3RT10 ..-। N.36 | ||
| ✓ 1) | - | 3RT10 ..-। पृष्ठ .35 | ||
आवेदन 3 आरटी संपर्ककर्ता, S00 से S12 आकार
हमारी शक्ति सीमा:
आईईसी / एन 60 9 47-1,
आईईसी / एन 60 9 47-4-1,
आईईसी / एन 60 9 47-5-1 (सहायक स्विच)
| पावर कॉन्टैक्टर, एसी -300 ए, 200 किलोवाट / 400 वी एसी (50-60 हर्ट्ज) / डीसी ऑपरेशन 220-240 वी यूसी सहायक संपर्क 2 एन + 2 एनसी 3-पोल, आकार एस 12 बसबार कनेक्शन ड्राइव: पारंपरिक स्क्रू टर्मिनल | ||
| उत्पाद ब्रांड का नाम | SIRIUS | |
| उत्पाद पदनाम | पावर संपर्ककर्ता | |
| उत्पाद प्रकार पदनाम | 3RT1 | |
| सामान्य तकनीकी डेटा | ||
| संपर्क का आकार | S12 | |
| उत्पाद एक्सटेंशन | ||
| ● संचार के लिए समारोह मॉड्यूल | नहीं | |
| ● सहायक स्विच | हाँ | |
| सर्ज वोल्टेज प्रतिरोध | ||
| ● मुख्य सर्किट रेटेड मूल्य का ● | 8 केवी | |
| ● सहायक सर्किट रेटेड मूल्य का ● | 6 केवी | |
| सुरक्षित अलगाव के लिए अधिकतम अनुमत वोल्टेज | ||
| ● तार और मुख्य संपर्कों के बीच एसीसी। एन 60 9 47-1 के लिए | 6 9 0 वी | |
| संरक्षण वर्ग आईपी | ||
| ● मोर्चे पर | IP00; कवर / बॉक्स टर्मिनल के साथ फ्रंट पर आईपी 20 | |
| ● टर्मिनल के ● | IP00 | |
| आयताकार आवेग पर सदमे प्रतिरोध | ||
| ● एसी पर | 8,5 जी / 5 एमएस, 4,2 जी / 10 एमएस | |
| ● डीसी पर | 8,5 जी / 5 एमएस, 4,2 जी / 10 एमएस | |
| साइन नाड़ी के साथ सदमे प्रतिरोध | ||
| ● एसी पर | 13,4 जी / 5 एमएस, 6,5 जी / 10 एमएस | |
| ● डीसी पर | 13,4 जी / 5 एमएस, 6,5 जी / 10 एमएस | |
| मैकेनिकल सेवा जीवन (स्विचिंग चक्र) | ||
| ● ठेकेदार ठेठ | 10 000 000 | |
| ● जोड़ा गया इलेक्ट्रॉनिक्स-संगत सहायक स्विच ब्लॉक ठेकेदार के साथ संपर्ककर्ता का | 5 000 000 | |
| ● अतिरिक्त सहायक स्विच ब्लॉक ठेकेदार के साथ ठेकेदार की | 10 000 000 | |
| संदर्भ कोड एसीसी। आईईसी 204-2 एसीसी के मुताबिक डीआईएन 4071 9 तक बढ़ाया गया। आईईसी 750 के लिए | कश्मीर | |
| संदर्भ कोड एसीसी। डीआईएन एन 81346-2 करने के लिए | क्यू | |
| आसपास की स्थितियाँ | ||
| समुद्र तल से ऊंचाई पर स्थापना ऊंचाई | ||
| ● अधिकतम | 2 000 मीटर | |
| परिवेश का तापमान | ||
| ● ऑपरेशन के दौरान | -25 ... +60 डिग्री सेल्सियस | |
| ● भंडारण के दौरान | -55 ... +80 डिग्री सेल्सियस | |
| मुख्य सर्किट | ||
| मुख्य वर्तमान सर्किट के लिए ध्रुवों की संख्या | 3 | |
| मुख्य संपर्कों के लिए कोई संपर्क नहीं | 3 | |
| ऑपरेटिंग वोल्टेज | ||
| ● एसी -3 रेटेड मूल्य अधिकतम पर | 1 000 वी | |
| चालू बिजली | ||
| ● 400 वी पर एसी -1 पर | ||
| - परिवेश तापमान 40 डिग्री सेल्सियस रेटेड मूल्य पर | 430 ए | |
| ● एसी -1 पर | ||
| - परिवेश तापमान 40 डिग्री सेल्सियस रेटेड मूल्य पर 6 9 0 वी तक | 430 ए | |
| - परिवेश तापमान 60 डिग्री सेल्सियस रेटेड मूल्य पर 6 9 0 वी तक | 400 ए | |
| - परिवेश तापमान 40 डिग्री सेल्सियस रेटेड मूल्य पर 1000 वी तक | 200 ए | |
| - परिवेश तापमान 60 डिग्री सेल्सियस रेटेड मूल्य पर 1000 वी तक | 200 ए | |
| ● 400 वी रेटेड मूल्य पर AC-2 पर | 400 ए | |
| ● एसी -3 पर | ||
| - 400 वी रेटेड मूल्य पर | 400 ए | |
| - 500 वी रेटेड मूल्य पर | 400 ए | |
| - 690 वी रेटेड मूल्य पर | 400 ए | |
| - 1000 वी रेटेड मूल्य पर | 180 ए | |
| ● एसी -4 पर 400 वी रेटेड वैल्यू पर | 350 ए | |
