6AG1972-0BA12-2XA0 सीमेंस बस कनेक्टर Profibus डीपी आरएस 485 आसान स्थापना

• PROFIBUS नोड्स को PROFIBUS बस केबल से जोड़ने के लिए प्रयुक्त होता है
• सरल प्रतिष्ठापन
• FastConnect प्लग उनके इन्सुलेशन-विस्थापन तकनीक के कारण बेहद कम असेंबली समय सुनिश्चित करते हैं
• एकीकृत समाप्ति प्रतिरोधक (6ES7 9 72-0BA30-0XA0 के मामले में नहीं)
• उप-डी सॉकेट के साथ कनेक्टर नेटवर्क नोड्स की अतिरिक्त स्थापना के बिना पीजी कनेक्शन परमिट

बस कनेक्टर के कई अलग-अलग संस्करण उपलब्ध हैं, प्रत्येक डिवाइस को कनेक्ट करने के लिए अनुकूलित किया गया है:

• अक्षीय केबल आउटलेट (180 डिग्री) के साथ बस कनेक्टर, उदाहरण के लिए पीसी और सिमेटिक एचएमआई ओपी के लिए, एकीकृत बस टर्मिनेशन रोकनेवाला के साथ 12 एमबीपीएस तक संचरण दर के लिए।
• ऊर्ध्वाधर केबल आउटलेट (9 0 डिग्री) के साथ बस कनेक्टर;

यह कनेक्टर अभिन्न बस समाप्ति रोकनेवाला के साथ 12 एमबीपीएस तक की संचरण दर के लिए एक लंबवत केबल आउटलेट (पीजी इंटरफेस के साथ या बिना) की अनुमति देता है। 3, 6 या 12 एमबीपीएस की संचरण दर पर, पीजी-इंटरफेस और प्रोग्रामिंग डिवाइस के साथ बस कनेक्टर के बीच कनेक्शन के लिए सिमेटिक एस 5 / एस 7 प्लग-इन केबल की आवश्यकता होती है।

• 1.5 एमबीपीएस तक की ट्रांसमिशन दरों के लिए पीजी इंटरफेस के बिना 30 डिग्री केबल आउटलेट (कम लागत वाले संस्करण) के साथ बस कनेक्टर और एकीकृत बस टर्मिनेशन प्रतिरोधी के बिना।
• प्रोफब्स फास्टकनेक्ट बस कनेक्टर आरएस 485 (90 डिग्री या 180 डिग्री केबल आउटलेट) इन्सुलेशन विस्थापन कनेक्शन प्रौद्योगिकी (कठोर और लचीली तारों के लिए) का उपयोग करके तेज और आसान असेंबली के लिए 12 एमबीपीएस तक ट्रांसमिशन दरों के साथ।

समारोह

फास्टकनेक्ट स्ट्रिपिंग विधि PROFIBUS कनेक्टर के PROFIBUS कनेक्टर के तेज़ और आसान कनेक्शन को सक्षम बनाता है।

फास्टकनेक्ट बस केबल्स की विशेष संरचना फास्टकनेक्ट स्ट्रिपिंग टूल के उपयोग को सक्षम करती है जिसके साथ बाहरी आवरण और बुना हुआ शील्ड एक परिचालन में पूर्ण परिशुद्धता के साथ छीन लिया जा सकता है। इस तरह से तैयार केबल इन्सुलेशन विस्थापन विधि का उपयोग कर फास्टकनेक्ट बस कनेक्टर में जुड़ा हुआ है।

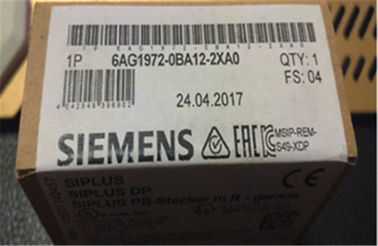

सीमेंस 6AG1972-0BA12-2XA0 बस कनेक्टर

SIPLUS डीपी PROFIBUS कनेक्टर एम आर -90 डिग्री केबल आउटलेट -25 ... + 70 डिग्री सेल्सियस अनुरूप अनुरूप कोटिंग 6ES7972-0BA12-0XA0 के आधार पर

उत्पाद
अनुच्छेद संख्या (बाजार का सामना करने वाला नंबर)	6AG1972-0BA12-2XA0
उत्पाद वर्णन	SIPLUS डीपी PROFIBUS कनेक्टर एम आर -90 डिग्री केबल आउटलेट -25 ... + 70 डिग्री सेल्सियस अनुरूप अनुरूप कोटिंग 6ES7972-0BA12-0XA0 के आधार पर
परिवार उत्पाद	आरएस 485 बस कनेक्टर
उत्पाद जीवन चक्र (पीएलएम)	पीएम 300: सक्रिय उत्पाद
वितरण की जानकारी
निर्यात नियंत्रण विनियम	एएल: एन / ईसीसीएन: एन
मानक लीड समय पूर्व कार्य करता है	22 दिन / दिन
नेट वजन / किग्रा)	0,05 किलो
उत्पाद आयाम (डब्ल्यू एक्स एल एक्स एच)	उपलब्ध नहीं है
पैकेजिंग आयाम	6,80 x 7,80 x 3,00
माप की पैकेज आकार इकाई	से। मी
मात्रा ईकाई	एक टुकड़ा
पैकेजिंग मात्रा	1
अतिरिक्त उत्पाद जानकारी
EAN	4042948396902
UPC	040892549058
वास्तु संहिता	85366990
एलकेजेड_एफडीबी / कैटलॉगआईडी	एक और डीएसई / एसआईपी जोड़ें
उत्पाद समूह	4573
उद्गम देश	जर्मनी
RoHS निर्देश के अनुसार पदार्थ प्रतिबंधों का अनुपालन	चूंकि: 01.01.2012
उत्पाद वर्ग	बी: वापसी प्रतिबंधित, कृपया अपने सीमेंस पार्टनर / संपर्क से संपर्क करें
उपयोग के बाद बिजली और इलेक्ट्रॉनिक उपकरण वापस लेने के लिए दायित्व श्रेणी	उपयोग के बाद बिजली और इलेक्ट्रॉनिक उपकरणों को वापस लेने का कोई दायित्व नहीं है
